案例簡介：

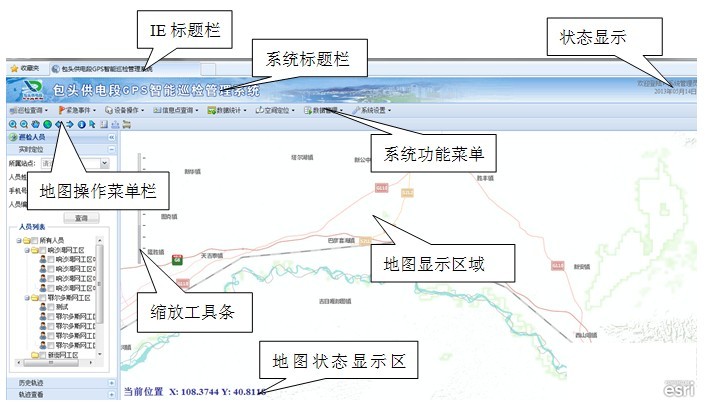

包頭供電段GPS智能巡檢管理系統 1.登錄和主界面 1.1登錄界面 在輸入用戶名和密碼之前，用戶名和密碼框都用紅色實體線和曲線以提示不能為空，鼠標聚焦后有不能為空的提示。 如果不
詳細介紹：包頭供電段GPS智能巡檢管理系統

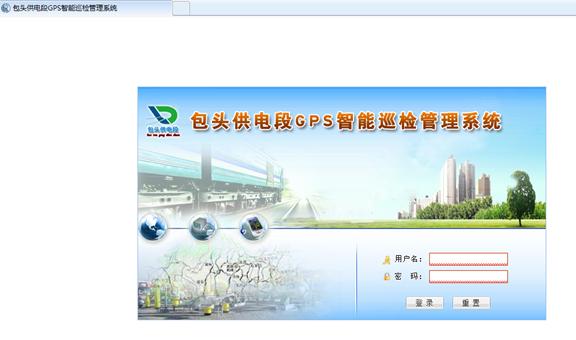

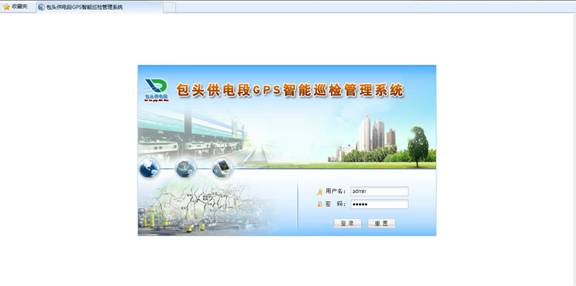

在輸入用戶名和密碼之前，用戶名和密碼框都用紅色實體線和曲線以提示不能為空，鼠標聚焦后有不能為空的提示。
如果不進行輸入點擊“登錄”后提示：
輸入用戶名和密碼，點擊“登錄”來進行登錄，點擊“重置”可以重新輸入用戶名和密碼。
點擊此按鈕，鼠標在地圖上移動的時候，鼠標指針將變成放大鏡，表示當前鼠標可以進行放大地圖的操作。點擊地圖按住鼠標不放，然后拖動鼠標，這樣進行拉框放大，被框住的區域放大顯示。這個放大的操作也可以通過鼠標滾輪向上操作來完成
點擊此按鈕，鼠標在地圖上移動的時候，鼠標指針將變成縮小鏡，表示當前鼠標可以進行縮小地圖的操作。點擊地圖按住鼠標不放，然后拖動鼠標，這樣進行拉框縮小，被框住的區域縮小顯示。這個縮小的操作也可以通過鼠標滾輪向下操作來完成。
點擊此按鈕，鼠標在地圖上移動的時候，鼠標指針將變成手狀，表示當前鼠標可以進行移動地圖的操作。首先用鼠標點擊地圖，然后按住鼠標不放，拖動鼠標，這樣地圖就會隨著鼠標的拖動而移動。
點擊此按鈕，地圖呈現全部顯示的狀態?？梢钥吹秸麄€(gè)地圖。
點擊此按鈕，地圖將回到上一次顯示的情況，用于回溯以前觀察的地圖區域。
點擊此按鈕，地圖將回到下一次顯示的情況，用于回溯后面觀察的地圖區域。

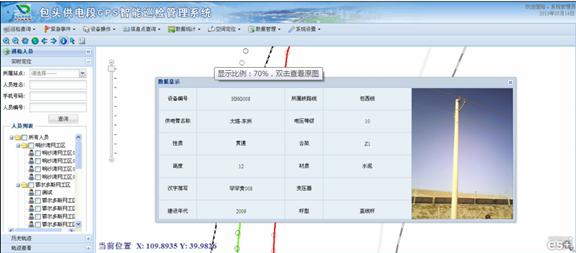

點擊此按鈕，當鼠標在地圖上移動的時候，鼠標變成感嘆號的形狀，通過點擊地圖上的地圖設備將顯示該設備的主要屬性信息和相關的巡檢信息（包括圖片信息等），如：
地圖進行修改操作的時候用于選擇當前編輯的圖層的對象。
點擊此按鈕之后地圖上高亮顯示的選中圖形將會被不選中。
通過選擇地圖的縮放級別來顯示當前級別下的地圖范圍

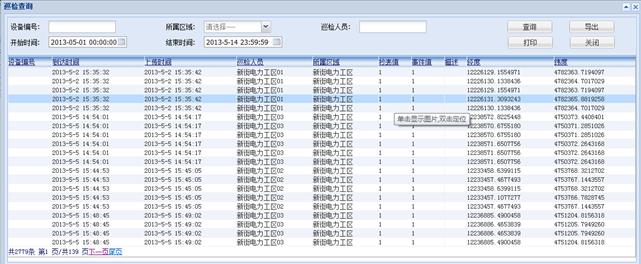

主要對系統中的設備信息進行查詢與定位操作。用戶通過輸入條件的方式來進行查詢，如設備編號、所屬區域、巡檢人員、開始時間及結束時間，在設備信息顯示區域?qū)@示符合條件的設備的詳細基礎信息，如：

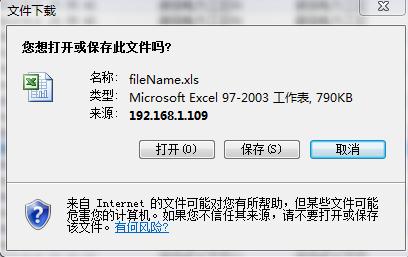

通過分頁的方式瀏覽所有設備信息，在雙擊某一設備記錄后巡檢查詢框最小化，地圖上紅點高亮顯示所選設備所在位置，如：點擊“導出”按鈕，彈出文件下載框，

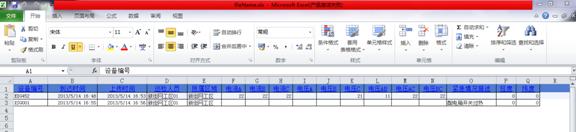

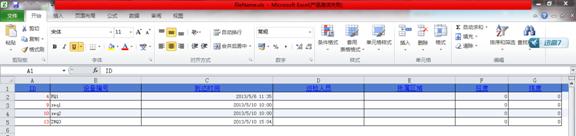

保存后所查詢的所有設備信息都保存于Excel中，如：
選擇關閉按鈕，退出設備巡檢窗口。
其實這也類似設備定位巡檢查詢，也是在輸入一定條件查詢后能查出符合條件的所有設備信息，不過不一樣的是加入了各設備的詳細的電力信息，如圖：

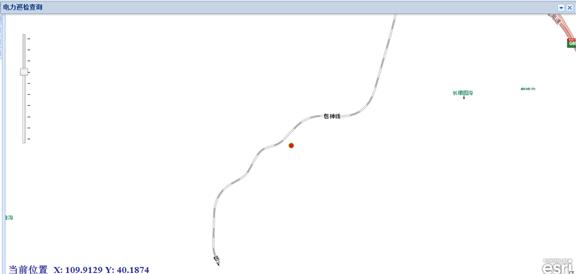

雙擊某記錄后在地圖上以紅點高亮顯示此電力設備的位置，如：

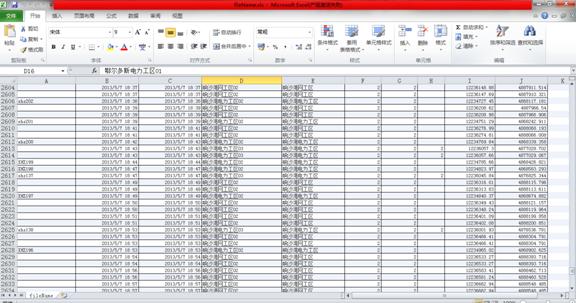

點擊“導出”按鈕可將電力信息以Excel格式導出，如：
點擊關閉按鈕退出電力巡檢查詢框。

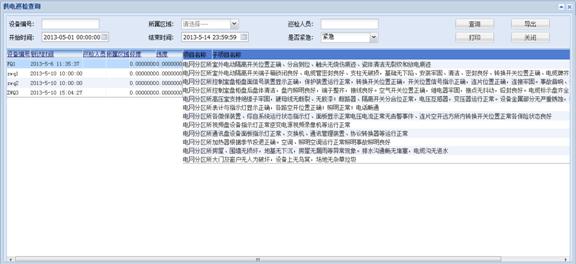

此功能是對系統中供電設備的查詢與定位，在輸入設備編號、或所屬區域、或巡檢人員、開始時間、結束時間及是否緊急等條件點擊“查詢”按鈕后在顯示區中顯示所有符合條件的供電設備信息及第一個供電設備的補充說明，如：
再單擊其他的設備后面補充說明表格顯示為對應設備的補充說明內容。雙擊記錄后地圖中以紅點高亮顯示該設備的實際位置，如：

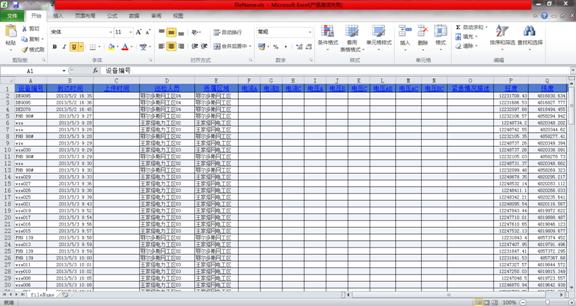

點擊“導出”按鈕把所有的供電詳細信息以Excel格式導出，如：
點擊關閉按鈕退出供電巡檢查詢框。
對系統中電力緊急事件設備的查詢與定位，便于對電力的管理及及時對電力事件采取應急措施，減少電力事件造成的損失。在電力緊急事件查詢窗口中輸入設備編號、或所屬區域、或巡檢人員、開始時間及結束時間等條件后點擊“查詢”后在顯示區域中顯示所有符合條件的電力緊急事件信息，如：

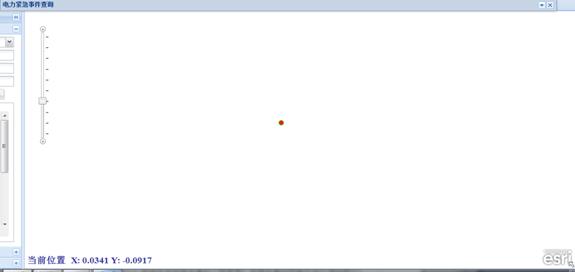

雙擊某記錄后地圖上會以紅色點高亮顯示該發生緊急事件的電力設備的具體位置，如：
點擊“導出”按鈕后所有查詢到的電力緊急事件信息以Excel格式導出，如：
點擊關閉按鈕退出電力緊急事件查詢窗口。

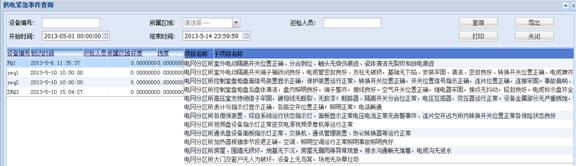

對系統中供電緊急事件進行查詢與定位，通過輸入設備編號、或所屬區域、或巡檢人員、開始時間或結束時間等條件，在點擊“查詢”按鈕后在顯示區域中以表格的形式顯示所有符合條件的供電緊急事件信息并附加首條信息的補充說明，單擊其他的記錄后補充說明欄變成對應緊急事件的補充說明內容，如：

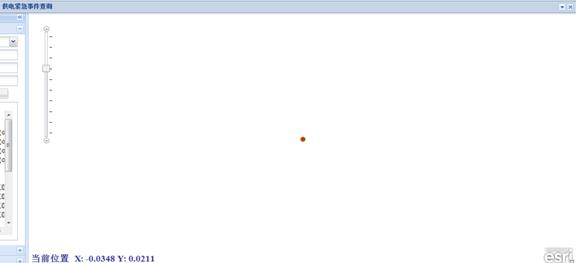

雙擊某記錄后地圖中以紅色點高亮顯示發生緊急事件的供電設備的具體位置，如：

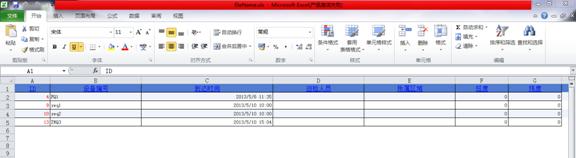

點擊“導出”按鈕后會剛查詢到的所有供電緊急事件信息將以Excel導出，如：
點擊關閉按鈕退出供電緊急事件查詢窗口。
對電力PDA用戶上傳的拍照緊急事件，通過用戶名和拍照時間進行查詢，并能在單擊數據時顯示當前記錄關聯的照片信息，也可以通過雙擊定位的方式定位當時拍照的地理位置。
對供電PDA用戶上傳的拍照緊急事件，通過用戶名和拍照時間進行查詢，并能在單擊數據時顯示當前記錄關聯的照片信息，也可以通過雙擊定位的方式定位當時拍照的地理位置。

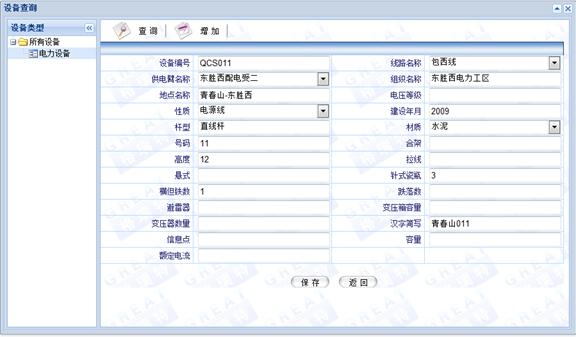

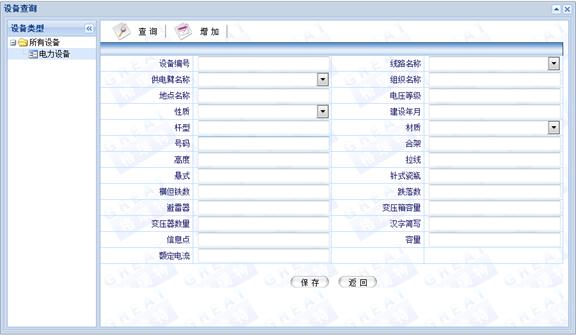

對于系統中的電力設備進行管理，可以進行查詢，修改，增加，刪除等操作，具體界面如下，點擊左邊所有設備的下級菜單----電力設備，在完成設備編號，線路名稱，供電臂名稱等信息填寫之后點擊“保存”就可以創建一個新的電力設備，其中編號為必填項目。
增加界面
點擊查詢菜單后出現如下界面，在里面輸入相應的查詢條件之后就可以對系
查詢界面

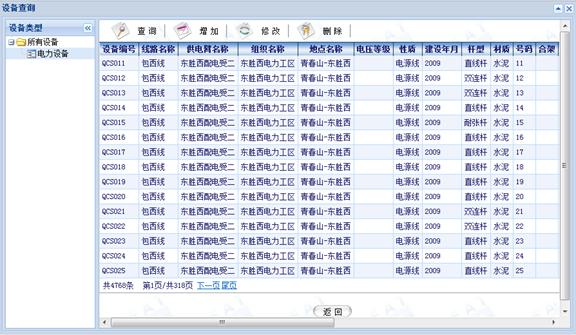

統中的設備進行查詢，點擊查詢之后就可以查詢到符合你的輸入條件的設備，界面如下，這是可以點擊更改或者刪除菜單對設備進行更改或刪除操作，如：
顯示結果
修改界面

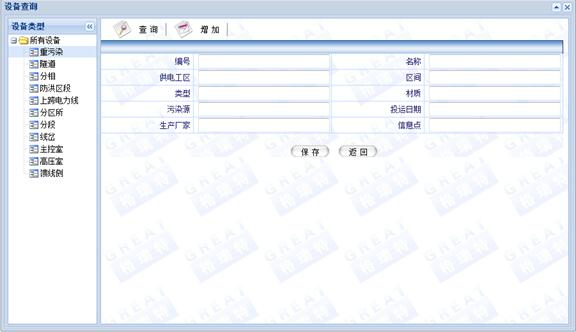

對于系統中的供電設備進行管理，可以進行查詢，修改，增加，刪除等操作，具體界面如下，點擊左邊所有設備的下級菜單，根據設備的類型來進行相應操作，比如點擊“重污染”后，在編號，名稱，供電工區，區間等信息之后點擊“保存”就可以創建一個新的重污染設備，其中編號為必填項目。
增加界面

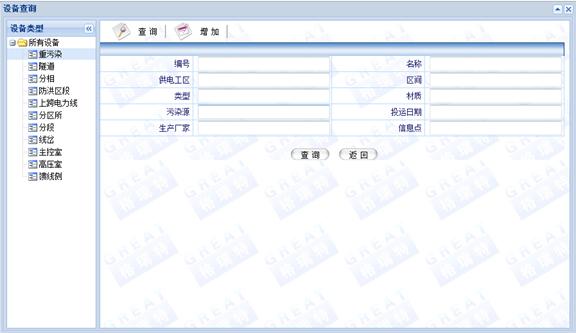

點擊查詢菜單后出現如下界面，在里面輸入相應的查詢條件之后就可以對系
查詢界面

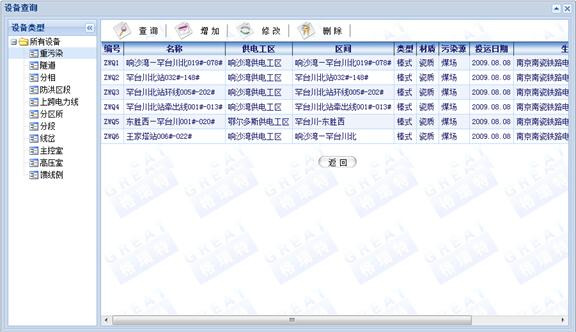

統中的設備進行查詢，點擊查詢之后就可以查詢到符合你的輸入條件的設備，界面如下，這是可以點擊更改或者刪除菜單對設備進行更改或刪除操作
顯示結果
3.4信息點查詢
3.4.1電力信息點查詢

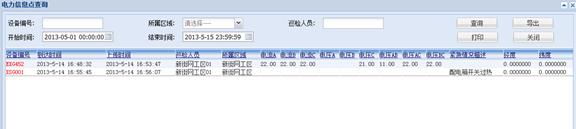

通過設備編號、或所屬區域、或巡檢人員、開始時間及結束時間等條件對系統中電力信息的查詢與定位，所有符合條件的電力信息以表格的形式顯示于電力信息點查詢窗口中的顯示區域，如：

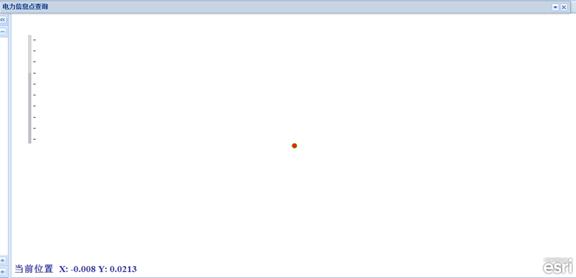

雙擊某條記錄后地圖上以紅色的點高亮顯示該電力設備的位置，如：
點擊“導出”按鈕可將查詢到的信息以Excel導出，如：點擊關閉按鈕退出電力信息點查詢窗口。

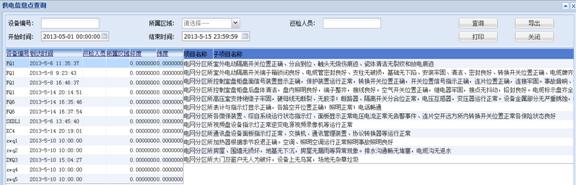

通過設備編號、或所屬區域、或巡檢人員、開始時間及結束時間等條件對供電信息點進行查詢與定位，所有符合條件的信息以表格的形式顯示在供電信息點查詢窗口的顯示區域，并且每條記錄附有補充說明，單擊不同記錄，右邊顯示對應記錄的補充說明內容，如：

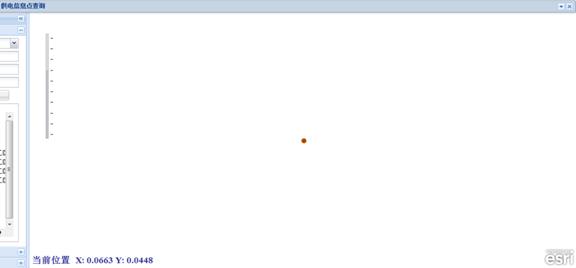

雙擊某條記錄，地圖上以紅色點高亮該供電信息點的位置，如：
點擊“導出”按鈕，所查詢到的供電信息點將以Excel文檔導出，如：點擊關閉按鈕退出供電信息點查詢窗口。

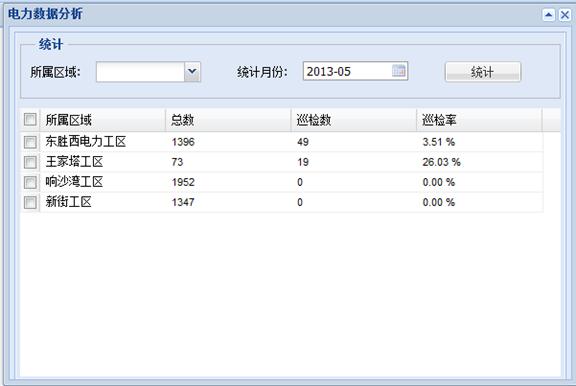

根據所屬區域、統計月份兩參數對電力數據進行統計分析，分析結果以表格形式顯示于電力數據分析窗口的顯示區域，如：

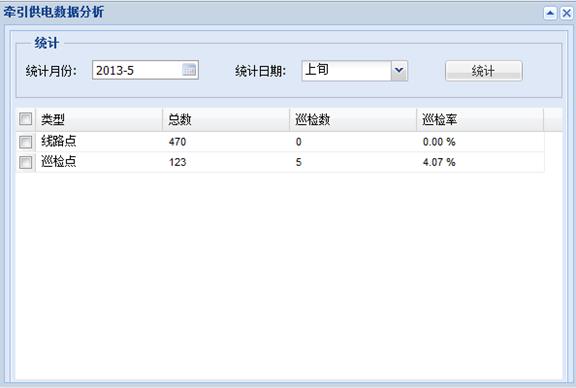

通過統計月份及統計日期兩參數對牽引供電數據進行統計分析，分析結果以表格的形式顯示于牽引供電數據分析窗口的顯示區域，如：

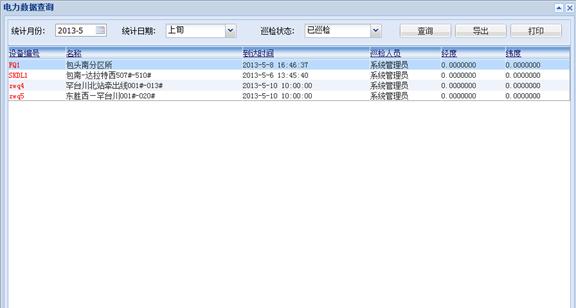

通過統計月份、統計日期及巡檢狀態等條件對電力數據進行查詢與定位，查詢到的所有符合條件的電力數據以表格的形式顯示于電力數據查詢窗口的顯示區域，如：
雙擊某記錄，地圖上以紅色點高亮顯示該電力設備，如：
點擊“導出”按鈕，所查詢到的電力數據信息將以Excel格式導出，如：點擊關閉按鈕退出電力數據查詢窗口。
對電力的設備點進行定位，首先通過輸入編號對設備進行查詢，查詢的結果將在下拉框顯示，選擇下拉框中的任意一個設備，系統將自動定位到當前設備所在的地圖位置。
對供電的設備點進行定位，首先通過輸入編號對設備進行查詢，查詢的結果將在下拉框顯示，選擇下拉框中的任意一個設備，系統將自動定位到當前設備所在的地圖位置。
對該系統的PDA人員進行管理，主要包括PDA的用戶的增、刪、改、查操作，系統可以對PDA的用戶進行設置，包括PDA用戶的登錄賬號，登錄顯示名稱，所屬的區域，手機號碼，車牌號碼以及登錄的密碼進行設置。改功能主要由系統管理員來操作，完成對整個系統的PDA用戶的管理

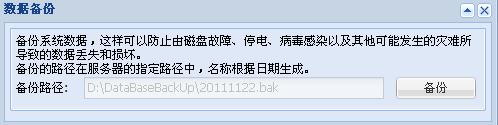

對于數據庫進行備份和恢復的操作，界面如下,點擊文件打開的按扭，選擇文件保存路徑，當選擇好路徑之后，備份按扭就可以使用，點擊開始備份，備份完畢之后將有提示框顯示。
該功能主要對當前系統的所有供電線路，按照每月三次生成巡檢計劃表，用于軌跡比對的基礎點的生成。

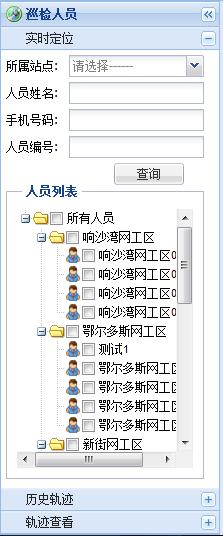

通過所屬站點、或人員姓名、或手機號碼、或人員編號等條件進行查詢，查詢到的結果會在顯示在人員列表中，通過人員列表中人員勾選與否決定是否在地圖上高亮于地圖上，如：

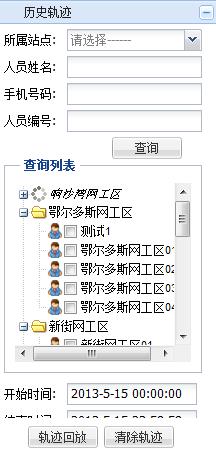

通過所屬站點、或人員姓名、或手機號碼、或人員編號等條件進行查詢，查詢列表中顯示所有符合條件的人員信息，勾選某一人員，選擇好開始時間和結束時間點擊軌跡回放，地圖上便會回放該人員的歷史軌跡，點擊清楚軌跡可清除地圖上有的軌跡，如：

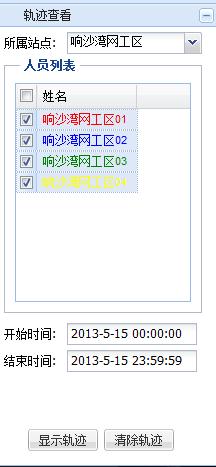

在選擇所屬站點后人員列表中會顯示所有該站點的所有人員，勾選想看其軌跡的人員，設置好開始時間和結束時間，點擊顯示軌跡后地圖上會顯示所選人員的軌跡，點擊清除軌跡后會清除地圖上所顯示的軌跡，如：
該功能用于系統中對供電線路的巡檢情況進行查看，分析每月3次的巡檢完成情況，在地圖上描繪每次巡檢的路線，查看哪些標記點未被巡檢，以紅色的高亮點顯示。

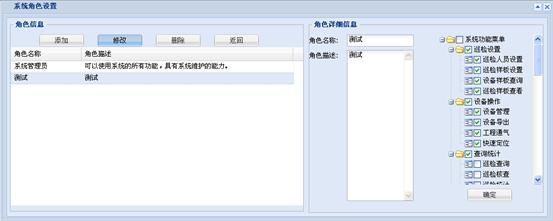

可以在系統角色設置界面對系統的角色進行新增，輸入角色的名稱、描述以及該角色的擁有權限，點擊確定之后創建該角色信息。在點擊修改之后然后選擇現有的角色那么右側將顯示該選擇的角色詳細信息，可以進行修改之后確定。

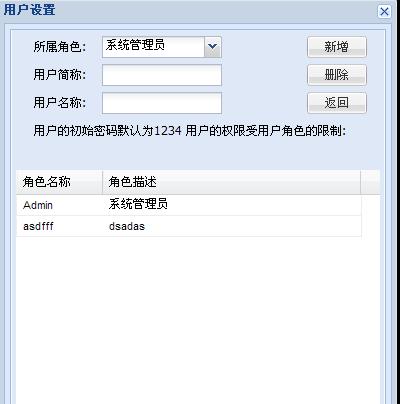

對系統中的用戶信息進行新增、刪除。選擇相應的角色信息后填寫用戶簡稱和用戶名稱之后點擊新增之后將在系統中新增改用戶。也可以選擇一個用戶之后點擊刪除按鈕，那么該用戶將從系統中被刪除。
修改當前登陸用戶的密碼，點擊修改密碼菜單，彈出如下對話框：
切換不同的系統用戶進行登錄，點擊該菜單之后系統將回退到登錄界面：
